नेशनल ट्राइसोनिक एयरोडायनामिक सुविधाएं डिवीजन

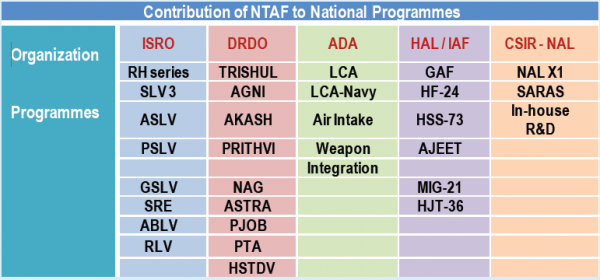

सीएसआईआर-एनएएल का राष्ट्रीय त्रिध्‍वनिक वायुगतिकी सुविधा प्रभाग(एनटीएएफ)पिछले 5 दशकों से उच्च गति वायुगतिकी में अनुसंधान और विकास केंद्र के रूप में देश की सेवा कर रहा है। सीएसआईआर-एनएएल के 1.2 एमएक्स 1.2 एम त्रिध्‍वनिक वायु सुरंग सेहर भारतीय वांतरिक्ष यान सफल ‍निकला है । एनटीएफ़ देशके जटिल वांतरिक्ष कार्यक्रमों के लिए आवश्यक उच्च गुणवत्ता के महत्वपूर्ण और सामरिक प्रायोगिक वायुगतिकीय डेटा प्रदान करने में अपने लंबे अनुभव के लिए प्रसिद्ध है, जिसमें नूतन और उन्नत परीक्षण तकनीक विकसित करने की अनूठी योग्यता है।एनटीएफ़ तीन प्रमुख उपभोक्ता, इसरो, डीआरडीओ और सीएसआईआर द्वारा स्थापित राष्ट्रीय सुविधा के रूप में संचालित है और सीएसआईआर-एनएएल द्वारा पोषित है।एनटीएफ़ ने सीएसआईआर-एनएएल, डीआरडीओ, इसरो और एचएएल के सभी राष्ट्रीय कार्यक्रमोंमें अत्यंत सुरक्षा और गोपनीयता के साथ बेहद योगदान दिया है। एनटीएफ़ में प्रमुख परीक्षण सुविधाएंजैसे, इलेक्ट्रिकल सबस्टेशन, संपीड़ित वायु सुविधा, अभिकल्‍प और विनिर्माण अनुभाग के साथ 1.2 एम और 0.6 एम त्रिध्‍वनिक पवन सुरंग है। सामरिक वांतरिक्ष क्षेत्र में देश के कार्यक्षेत्र के रूप में माना जाने वाला 1.2 मीटरत्रिध्‍वनिक पवन सुरंग, देश के लिए 50 वर्ष की शानदार सेवा पूरी कर चुका है। वर्तमान में एनटीएफ़ दुनिया में ऐसी सुविधाओं के सर्वश्रेष्ठ स्थान पर है, और सुपरसोनिक टनल एसोसिएशन इंटरनेशनल (एसटीएआई) का एक सक्रिय सदस्य है।





प्रमुख परीक्षण क्षमताओं

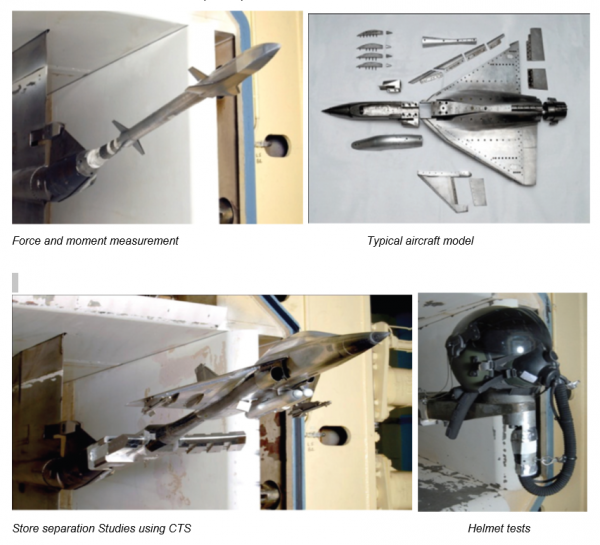

• बल और क्षण मापन
• अस्थिर दबावमाप
• स्थिर दबावमाप
• हिंज मोमेंट मापन
• एयर-इनटेक परीक्षण
• अर्ध प्रतिरूप समर्थन प्रणाली
• मल्टी-बूस्टर पृथक्‍करण अध्ययन
• स्टोर कैरिज और अलगाव परीक्षण
• पिच और विचलन में गतिक व्युत्पन्न मापन के लिए कृत्रिम  दोलन तकनीक
• रोल अवमन्‍दन व्युत्पन्न माप
• वायु प्रत्‍यास्थिकी परीक्षण
• हेलमेट परीक्षण
• पैरशूट परीक्षण
• प्रवाह दृश्य तकनीक
• स्टेज अलगाव अध्ययन
• घटक भार माप
• वायुगतिकीय जांच अंशांकन
• दाब संवेदी लेपन (पीएसपी)



सुरंग नियंत्रण प्रणाली

एकीकृतसुरंग नियंत्रण प्रणाली (आईटीसीएस) एक मानक पीसीपर आधारित है जिसके अंदर वास्तविक समयहार्डवेयर भी बनाया गया है। न्यूनतम हार्डवेयरआधारित अभिकल्‍प द्वाराउच्‍च स्‍तर की स्थिरता प्रदान करते हुए उच्च स्तर रव प्रतिरक्षा हेतु ऑप्टो विलगन इंटरफ़ेसहार्डवेयरके माध्यम से नियंत्रण तार्किक तत्वों को कंप्यूटर में जोडा जाता है।नियंत्रण सॉफ्टवेयर को मेनू ड्रिवन,ऑपरेटर द्वारा चालाने योग्‍य, पारस्‍परिक और पूरी तरह सेसंदेशउन्मुखहोने के लिएबनाया गया हैऔरआवश्यक सुरक्षाऔर आपातकालीनसुरक्षाके साथबनाया गया है।



डाटा अधिग्रहण प्रणाली (डीएएस)

• एनआईआधारित 24 चैनलडीएएस
• 40kHz  तकअस्थिरदबाव डाटा के लिए48चैनलउच्च-गतिडीएएस।
• 10kHzके लिएअस्थिरदबावडाटाके समकालिकअधिग्रहण हेतु24 चैनलउच्च-गति वायरलेसप्रणाली।
• कृत्रिम दोलन रिग का प्रयोग पिच और यॉ के नम उपकरणों के लिएडीएसपीआधारित स्वचालितप्रणाली।
• 32/16 पोर्ट स्कैनर का प्रयोग करते हुए बहु पोर्ट स्थिर दबावमापन।



 डाटा संसाधन और विश्लेषण

डाटा संसाधन में एचपी-सर्वर नेटवर्क का प्रयोग 1.2m और0.6m पवन सुरंगोंमें डीएएस के साथ किया गया है। डेटाबेस प्रबंधन और विश्लेषण त्वरित डेटा विश्लेषण प्रदान करते हैं।



तनाव गेजसंतुलन

• संतुलन क्षेत्र में अभिकल्‍प, निर्माण, मापन और पारंपरिक और विशेषअनुप्रयोगों के लिएविभिन्न भारों के अंशांकन में विशेषज्ञता विकसित की गई। हस्‍तचालित औरस्वचालित अंशांकन(ABCS) रिगों का प्रयोग कर संतुलित अंशांकन करता है।



प्रतिरूप समर्थन प्रणाली

स्टिंग, वेंट्रल या डोर्सल स्ट्रट, साइड स्ट्राट सपोर्ट सिस्टम, ट्विन रोल मॉडल सपोर्टका इस्तेमाल करते हुए α- और β- स्वीप (टीआरएमएस) और हाफ-मॉडल सपोर्ट सिस्टम हैं।



 प्रमुख सुविधाएं

• 1.2 मी त्रिध्‍वनिक पवन सुरंग
• 0.6 मी त्रिध्‍वनिक पवन सुरंग
• अभिकल्‍प अनुभाग
• संपीडित हवा की सुविधा
